Функциональный аналог: пассивный фильтр электромагнитных помех АМЕ270461 (фирма «International Rectifier», США).

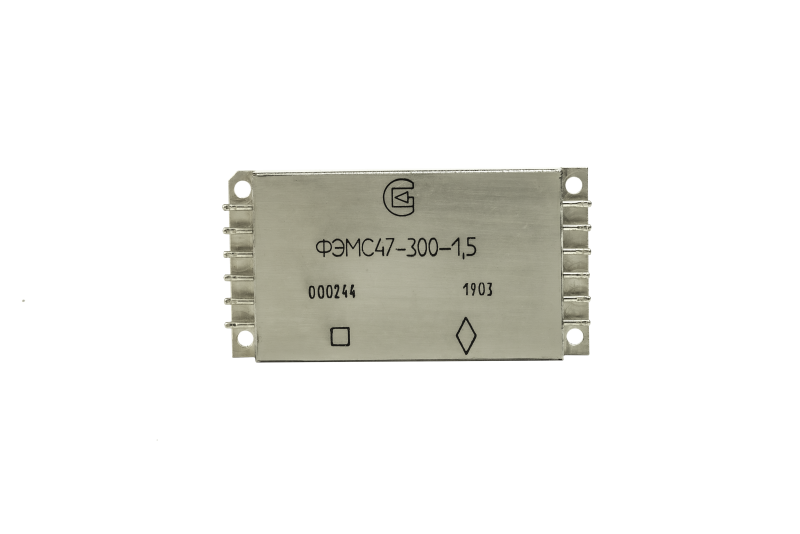

ФЭМС47 – пассивные фильтры электромагнитной совместимости предназначены для подавления помех в сетях постоянного тока с номинальным входным напряжением 300 В.

ФЭМС47 выполнены по гибридно-плёночной технологии в металлостеклянных герметичных корпусах с планарным расположением выводов.

ФЭМС47 выдерживают импульсы напряжения амплитудой до 720 В в течение 100 мс. ФЭМС47 обладают возможностью подключения к выходу до трех источников вторичного электропитания серии ИВЭП47.

ФЭМС47 соответствуют требованиям технических условий ЛУЮИ.468823.001 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – ФЭМС47
• всеклиматическое исполнение (В) – ФЭМС47В



Поставка ФЭМС47 может быть осуществлена только после согласования с ПАО "НПО "Алмаз".

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра		Значение
Номинальное значение входного напряжения, В		300
Диапазон входных напряжений, В		270-330
Выходной ток Iвых, А, не более		1,5
Вносимое затухание, дБ, не менее	в диапазоне частот от 0,25 до 0,5 МГц	35
	в диапазоне частот от 0,5 до 1 МГц	60
	в диапазоне частот от 1 до 50 МГц	65
Диапазон изменения температуры среды, °С		от – 60 до + 85



НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ



Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (Uвх = Uном, Iвых = Iном, НКУ), час, не менее	150 000
Срок сохраняемости, лет, не менее	20
