Функциональные аналоги: ИВЭП серии V375C, V300, MI-27, VI-27, MI-J70 и др. (фирма Vicor Corp., США).

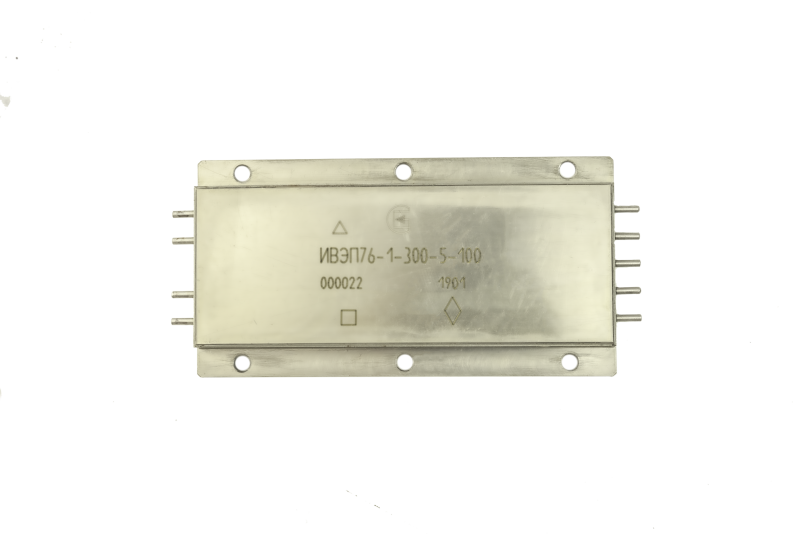

ИВЭП76 – унифицированные модули класса DC/DC с высоковольтным входом на основе отечественной ЭКБ с улучшенными техническими и эксплуатационными характеристиками.

ИВЭП76 предназначены для работы от высоковольтных сетей напряжением 100, 165 и 300 В.

ИВЭП76 обеспечивают гальваническую развязку входных и выходных цепей, защиту от короткого замыкания с автоматическим восстановлением работоспособности после снятия КЗ, дистанционное включение по входу, подстройку выходного напряжения внешними элементами, внешнюю обратную связь, защиту от перегрузки по току.

ИВЭП76 выполнены по гибридно-пленочной технологии полностью на отечественной элементной базе:

В металлостеклянных герметичных корпусах с выходной мощностью 10 и 50 Вт;

В металлостеклянных герметизируемых корпусах с выходной мощностью 75, 100 и 200 Вт.

ИВЭП76 соответствуют требованиям технических условий ЛУЮИ.436434.033ТУ.



Категория качества: ВП.



Климатическое исполнение: всеклиматическое исполнение (В) – ИВЭП76.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Номинальное значение входного напряжения, В	100; 165; 300
Диапазон входных напряжений, В	70–140; 135–205; 180–400
Номинальное значение выходного напряжения, В	3,3; 5; 12;  15; 24; 27; 28; 48
Выходная мощность, Вт	10; 50; 75; 100; 200
Пульсация выходного напряжения (от пика до пика) Uпул, мВ, не более	1 %
Коэффициент полезного действия  (в зависимости от исполнений), не менее	80%
Диапазон изменения температуры среды, °С	от – 60 до + 85



НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ



Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (Uвх= Uн.вх, Iвых=Iном, tкорпуса≤ +85°С), час, не менее	100 000
Срок сохраняемости, лет, не менее	25
