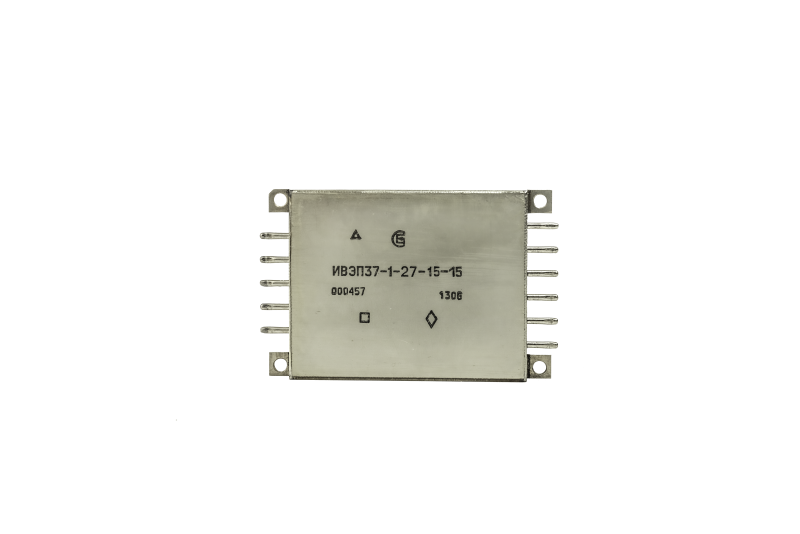

Источники вторичного электропитания ИВЭП37.

9-06-2023

ИВЭП37 – унифицированные, низкопрофильные источники вторичного электропитания в модульном исполнении выходной мощностью 10, 15, 25, 50, 100 Вт с высокой удельной мощностью до 2300 Вт/ дм3, с числом каналов от 1 до 3.

ИВЭП37 предназначены для питания стабилизированными напряжениями аналоговой и цифровой аппаратуры специального назначения, а также для использования в высокоэффективных, конфигурируемых, (в том числе распределенных) системах электропитания функциональных узлов бортовой РЭА.

ИВЭП37 обеспечивают гальваническую развязку входных и выходных цепей между собой и от корпуса, имеют защиту выходных цепей от короткого замыкания в нагрузке и от перегрузки по току.

ИВЭП37 выполнены по гибридно-пленочной технологии в металлостеклянных герметичных корпусах полностью на отечественной элементной базе.

ИВЭП37 соответствуют требованиям технических условий ЛУЮИ.436431.001 ТУ.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

Обозначение	Количество каналов	Габаритные размеры (без учета крепления и выводов), мм	Масса, г, не более
ИВЭП37 ИВЭП37В	1	40,0 х 35,0 х 8,0 (вых.мощность 10 Вт)	40
		50,0 х 40,0 х 8,0 (вых.мощность 15 Вт)	50
		50,0 х 40,0 х 10,0 (вых.мощность 25 Вт)	65
		60,0 х 55,0 х 10,0 (вых.мощность 50 Вт)	120
		70,0 х 60,0 х 10,0 (вых.мощность 100 Вт)	150
	2	60,0 х 55,0 х 10,0 (вых.мощность 50 Вт)	120
	2	70,0 х 60,0 х 10,0 (вых.мощность 100 Вт)	150
	3	60,0 х 55,0 х 8,0 (вых.мощность 25 Вт)	110
	3	70,0 х 60,0 х 10,0 (вых.мощность 100 Вт)	160

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Номинальное значение входного напряжения, В	27
Диапазон входных напряжений, В	16 – 40
Номинальное значение выходного напряжения, В
одноканальных ИВЭП	3,3; 5,0; 9,0; 12,0; 15,0; 27,0
двухканальных ИВЭП	±12; ±15
трехканальных ИВЭП	5/±12; 5/±15
Выходная мощность, Вт
одноканальных ИВЭП	10; 15; 25; 50; 100
двухканальных ИВЭП	50; 100
трехканальных ИВЭП	25; 100
Пульсация выходного напряжения (от пика до пика) U_пул, мВ, не более	50 – для одноканальных ИВЭП; 1 и 2 каналов двухканальных ИВЭП; 1 канала трехканальных ИВЭП 80 – для 2 и 3 каналов трехканальных ИВЭП
Коэффициент полезного действия (в зависимости от исполнений)	от 72% до 88%
Диапазон изменения температуры среды, °С	от – 60 до + 100

НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ

Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (U_вх= 27 В, I_вых= I_ном, t_{корпуса}= +85°С), час, не менее	175 000
Срок сохраняемости, лет, не менее	20

Поставщик: АО "СКТБ РТ"

Цена: договорная
