Функциональные аналоги: ИВЭП серий MSA, SMSA, MSR и др. (фирма CRANE-Intеrpoint, США).

ИВЭП27 – низкопрофильные многоканальные (число выходных каналов от 1 до 4) маломощные (суммарная выходная мощность до 5 Вт) источники вторичного электропитания предназначены для питания стабилизированными напряжениями аналоговой и цифровой аппаратуры специального назначения, в том числе функциональных узлов бортовой РЭА.

ИВЭП27 имеют гальваническую развязку входа-выхода, а также защиту выходных цепей от короткого замыкания в нагрузке, от перегрузки по току, от снижения входного и превышения выходного напряжения.

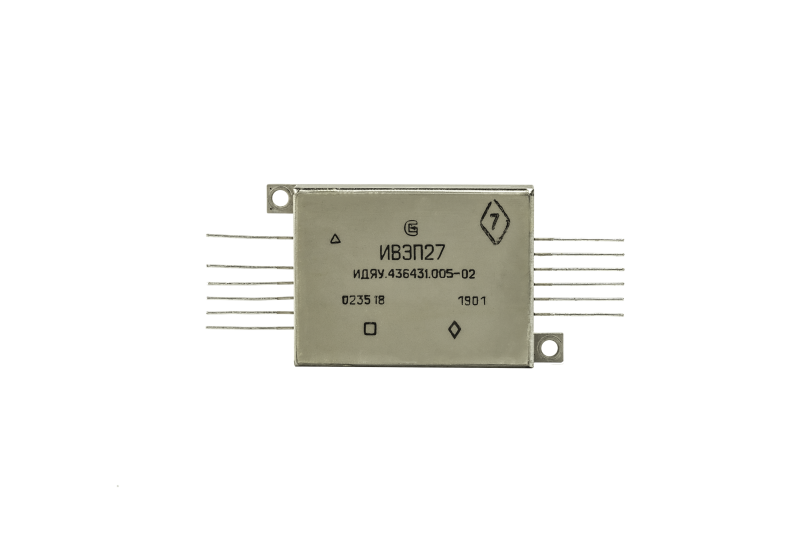

ИВЭП27 выполнены по гибридно-пленочной технологии в герметичных металлостеклянных корпусах с планарным расположением выводов полностью на отечественной элементной базе.

ИВЭП27 соответствуют техническим условиям ИДЯУ.436431.005 ТУ и ИДЯУ.436431.006 ТУ.



Категории качества: ВП (ИДЯУ.436431.005 ТУ) и ОТК (ИДЯУ.436431.006 ТУ).



Климатическое исполнение:

- умеренный и холодный климат (УХЛ) - ИВЭП27
- всеклиматическое исполнение (В) - ИВЭП27В

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



Обозначение	Количество каналов	Габаритные размеры (без учета крепления и выводов), мм	Масса, г, не более
ИВЭП27 ИВЭП27В	1	40,0 х 30,0 х 8,0	38
	2
	3
	4



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Номинальное значение входного напряжения, В	27
Диапазон входных напряжений, В	17 – 36
Номинальное значение выходного напряжения, В
одноканальных ИВЭП	2,5; 3,3; 5; 6; 9; 12; 15; 24; 27; 36
двухканальных ИВЭП	2,5; 3,3; 5; 6; 9; 12; 15; 24; 27; 36
трехканальных ИВЭП	1 канал – 2,5; 3,3; 5; 6; 9; 12; 15; 24; 27; 36 2-3 каналы – 5; 6; 9; 12; 15; 20; 24; 27
четырехканальных ИВЭП	5; 6; 9; 12; 15; 24; 27
Выходная мощность, Вт
одноканальных ИВЭП	5
двухканальных ИВЭП	2,5 + 2,5
трехканальных ИВЭП	2,5 + 2 х 1,25
четырехканальных ИВЭП	2 х 1,25 + 2 х 1,25
Пульсация выходного напряжения (от пика до пика) Uпул, мВ, не более	200
Коэффициент полезного действия  (в зависимости от исполнений)	от 65% до 75%
Диапазон изменения температуры среды, °С	от – 60 до + 85



НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ



Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (Uвх = 27 В, Pвых = 5 Вт, Iвых = Iном, tкорпуса = +60°С), час, не менее	100 000
Срок сохраняемости, лет, не менее	20
