Отечественные и зарубежные аналоги отсутствуют.

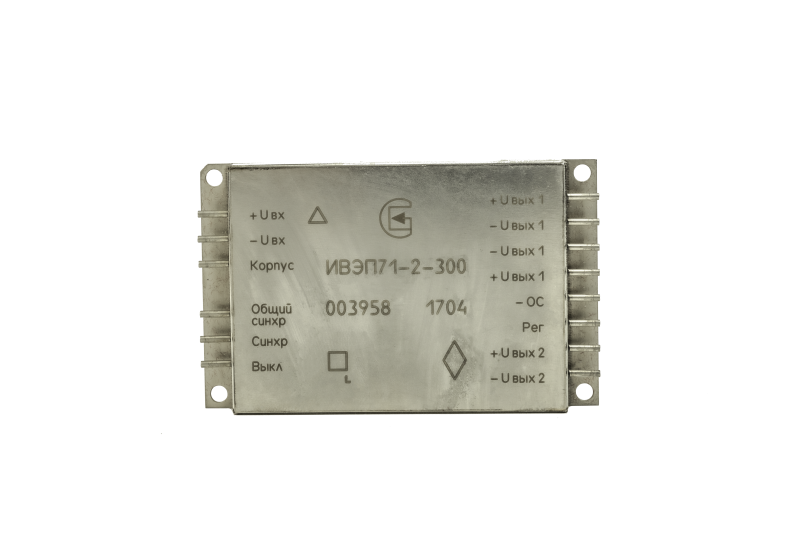

ИВЭП71 – двух, трехканальные источники вторичного электропитания с номинальной выходной мощностью 85 Вт и максимальной импульсной выходной мощностью 350 Вт.

ИВЭП71 предназначены для питания стабилизированными напряжениями аналоговой и цифровой аппаратуры специального назначения (в частности для питания нагрузок с импульсным потреблением, например, АФАР).

ИВЭП71 обеспечивают гальваническую развязку входных и выходных цепей между собой и от корпуса, подстройку выходного напряжения внешними элементами в пределах + 7% (для первого канала), имеют возможность внешней синхронизации и дистанционного выключения по входу.

ИВЭП71 выполнены по гибридно-пленочной технологии в металлостеклянных герметизируемых корпусах полностью на отечественной элементной базе.

ИВЭП71 соответствуют требованиям технических условий ЛУЮИ.436638.001 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – ИВЭП71
• всеклиматическое исполнение (В) – ИВЭП71В



Поставка ИВЭП71 может быть осуществлена только после согласования с ПАО "НПО "Алмаз".

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Номинальное значение входного напряжения, В	300
Диапазон входных напряжений, В	240 – 330
Номинальное значение выходного напряжения, В
двухканальных ИВЭП первый канал второй канал	8,5 7,5
трехканальных ИВЭП первый канал второй канал третий канал	8,5 6,5 -7,5
Выходная мощность (номинальная/импульсная по 1-му каналу), Вт
двухканальных ИВЭП первый канал второй канал	70/350 15
трехканальных ИВЭП первый канал второй канал третий канал	70/350 13 3,75
Пульсация выходного напряжения (от пика до пика) Uпул, мВ, не более:
двухканальных ИВЭП	250
трехканальных ИВЭП первый канал второй, третий каналы	250 100
Коэффициент полезного действия  (в зависимости от исполнений), не менее	85%
Диапазон изменения температуры среды, °С	от – 50 до + 65



НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ



Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (Uвх = 300 В, Iвых = Iном, tкорпуса ≤ +60°С), час, не менее	175 000
Срок сохраняемости, лет, не менее	20
