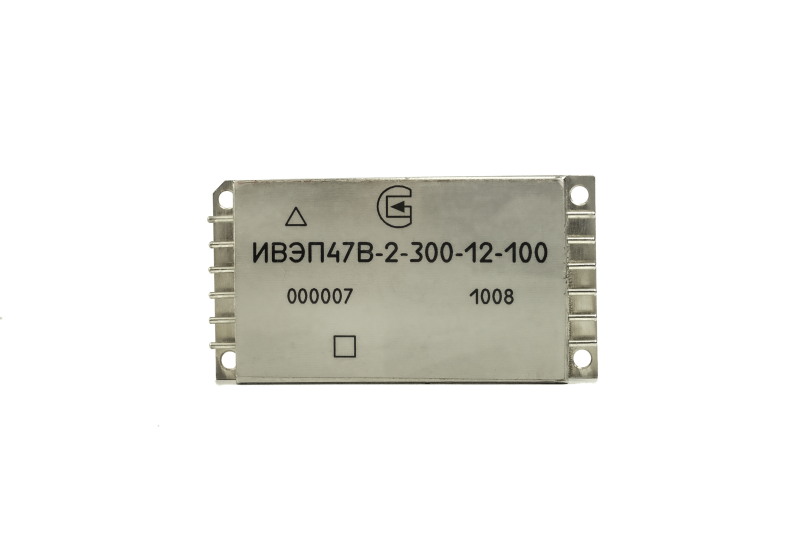

ИВЭП47 – источники вторичного электропитания с номинальной выходной мощностью 80, 100 Вт с высокими удельными характеристиками, с числом каналов от 1 до 2.

ИВЭП47 предназначены для питания стабилизированными напряжениями аналоговой и цифровой аппаратуры специального назначения.

ИВЭП47 обеспечивают гальваническую развязку входных и выходных цепей между собой и от корпуса, дистанционное выключение по входу, возможность подстройки выходного напряжения внешними элементами в пределах ± 7% (для двухканальных ИВЭП), имеют защиту выходных цепей от короткого замыкания в нагрузке, от перегрузки по току, внешнюю обратную связь (для одноканальных) и обеспечивают совместную работу с внешним фильтром ФЭМС47.

ИВЭП47 выполнены по гибридно-пленочной технологии в металлостеклянных герметичных корпусах полностью на отечественной элементной базе.

ИВЭП47 соответствуют требованиям технических условий ЛУЮИ.436435.001 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – ИВЭП47
• всеклиматическое исполнение (В) – ИВЭП47В



Поставка ИВЭП47 может быть осуществлена только после согласования с ПАО "НПО "Алмаз".

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Номинальное значение входного напряжения, В	300
Диапазон входных напряжений, В	270 – 330
Номинальное значение выходного напряжения, В
-            одноканальных ИВЭП	5; 12; 15; 27
-            двухканальных ИВЭП	±5; ±12; ±15
Выходная мощность, Вт
-            одноканальных ИВЭП	100
-            двухканальных ИВЭП	80; 100
Пульсация выходного напряжения (от пика до пика) Uпул, мВ, не более	от 45 до 80  (в зависимости от исполнения)
Коэффициент полезного действия  (в зависимости от исполнений)	не менее 78% (с Uвых=5В и ±5В),  не менее 82% (для остальных исполнений)
Диапазон изменения температуры среды, °С	от – 60 до + 85



НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ



Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (Uвх = 300 В, Iвых = Iном, tкорпуса = +85°С), час, не менее	150 000
Срок сохраняемости, лет, не менее	20
